Здоровый микроклимат в коттедже у воды: объединяем вентиляцию и кондиционирование в единую систему
- Из-за близости водоёма влажность внутри не должна превышать 60% летом и 40-50% зимой, иначе появляется конденсат и плесень.
- Производительность вентиляции рассчитывается по кратности 1 объём/час, с запасом 20% - для дома 300 м2 нужно около 1100 м3/ч.
- Для коттеджа 250-400 м2 оптимальна VRF-система с приточной установкой, энтальпийным рекуператором и осушителем.
- Типичные ошибки: недостаточная производительность, отсутствие осушения, шум выше 30 дБ, конфликт кондиционирования и вентиляции.
- Проектирование включает 7 этапов: от ТЗ до пусконаладки с обязательным замером CO2 (не более 1000 ppm).
Коттедж в премиальном посёлке «Пирогово River» - это не только панорамные окна с видом на воду, но и специфические микроклиматические вызовы. Высокая влажность от близкого водоёма, перепады температур в межсезонье и герметичность современных энергоэффективных конструкций делают принудительную вентиляцию и кондиционирование не роскошью, а обязательным инженерным решением. Без правильно спроектированной системы в доме быстро появляется плесень, духота и конденсат на стеклопакетах. В этом материале мы разберём, как объединить вентиляцию и кондиционирование в единую инженерную сеть, какие параметры микроклимата нормируются, как рассчитать производительность и избежать типичных ошибок при строительстве в зоне повышенной влажности.

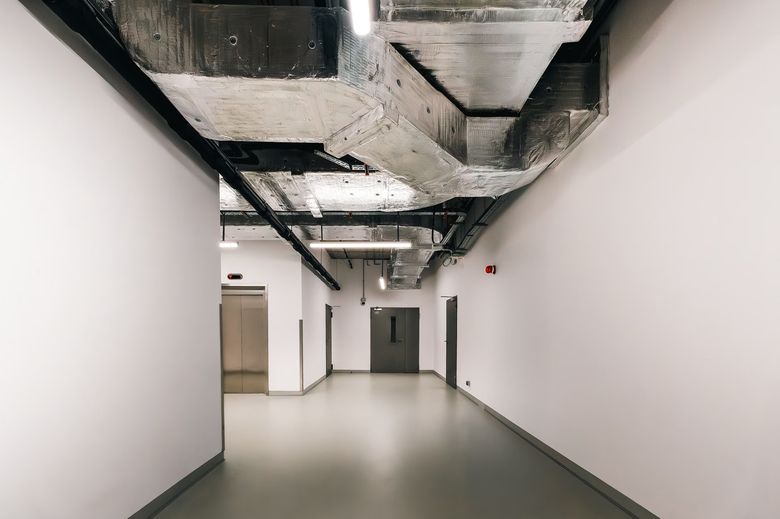

Почему вентиляция и кондиционирование - единая система, а не два отдельных контура?
В большинстве типовых проектов вентиляция и кондиционирование проектируются разными подрядчиками и часто конфликтуют: кондиционер охлаждает воздух, а приточная установка подаёт тёплый уличный воздух, что приводит к перерасходу энергии и дискомфорту. Для коттеджа в «Пирогово River» такой подход особенно опасен из-за высокой влажности: раздельные системы не синхронизируют осушение и охлаждение, что ведёт к выпадению конденсата на холодных поверхностях. Единая система - это центральный кондиционер (чиллер-фанкойл или VRV/VRF) с приточной установкой, оснащённой рекуператором и секцией осушения. Она управляется через единый контроллер, поддерживая заданные параметры температуры и влажности без конфликтов.

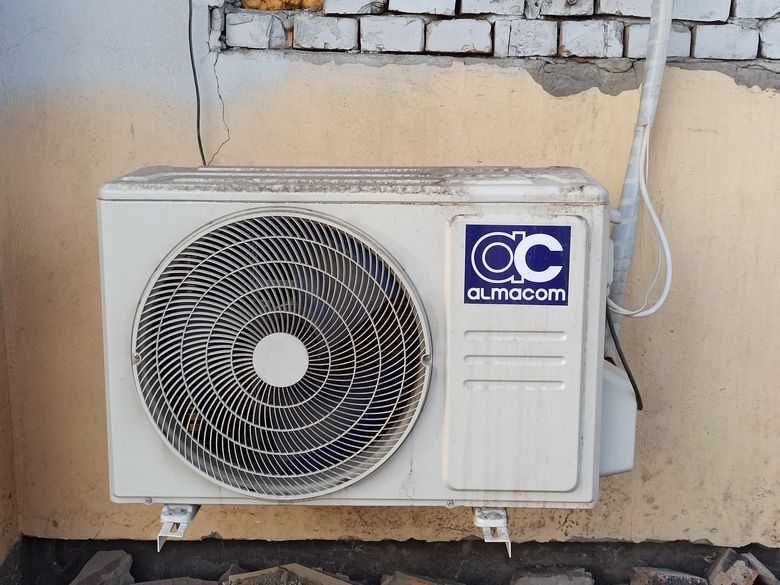

Какие параметры микроклимата нужно контролировать и какие нормативы действуют?
Для здорового микроклимата в коттедже необходимо поддерживать четыре ключевых показателя: температуру, относительную влажность, концентрацию углекислого газа (CO2) и скорость движения воздуха. В «Пирогово River» из-за близости воды критична влажность - она не должна превышать 60% летом и 40-50% зимой, иначе на стенах и окнах образуется конденсат. Ниже приведены нормативные значения по СП 60.13330.2020 и ГОСТ 30494-2011.
| Параметр | Норма для жилых комнат | Чем измерять |
|---|---|---|
| Температура воздуха (зима) | 20-22 °C | Термометр, датчик температуры |
| Температура воздуха (лето) | 23-25 °C | Термометр, датчик температуры |
| Относительная влажность (зима) | 30-45% | Гигрометр, датчик влажности |
| Относительная влажность (лето) | 40-60% | Гигрометр, датчик влажности |
| Концентрация CO2 | не более 800-1000 ppm | CO2-датчик (NDIR) |
| Скорость движения воздуха | 0,1-0,2 м/с (зима), до 0,3 м/с (лето) | Анемометр |
| Уровень шума от вентиляции | не более 25-30 дБ(A) ночью | Шумомер |
Обратите внимание: в домах с панорамным остеклением и высокими потолками (типично для «Пирогово River») тепловая нагрузка выше, поэтому кондиционер должен иметь запас мощности 15-20%. Влажность же лучше всего контролировать с помощью приточной установки с роторным или энтальпийным рекуператором - они передают влагу, не допуская пересушивания зимой и переувлажнения летом.

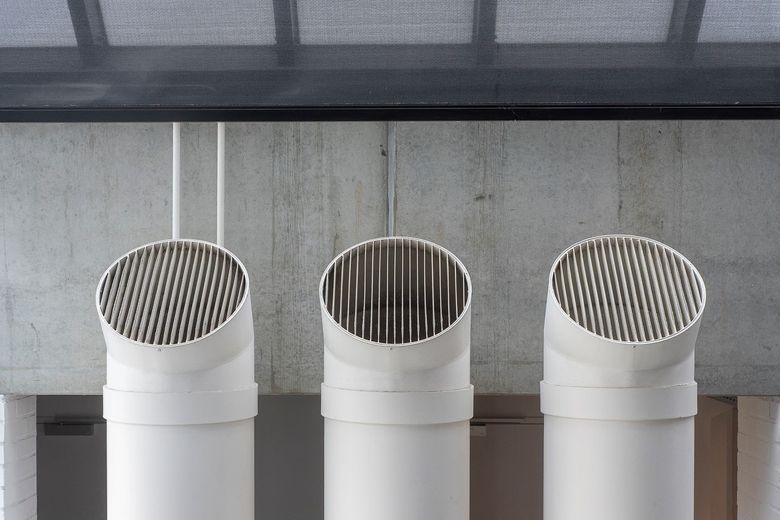

Как рассчитать производительность вентиляции для коттеджа у воды?
Производительность принудительной вентиляции определяется двумя методами: по кратности воздухообмена и по количеству людей. Для коттеджа в «Пирогово River» рекомендуется использовать оба расчёта и брать большее значение. По кратности: для жилых комнат - 1 объём в час, для кухни и санузлов - 3-5 объёмов в час. По людям: 30-40 м³/ч на человека при средней активности. Пример: дом площадью 300 м² с высотой потолков 3 м (объём 900 м³) и проживанием 5 человек даёт минимальную производительность 900 м³/ч (по кратности) и 200 м³/ч (по людям). Выбираем 900 м³/ч с запасом 20% - итого около 1100 м³/ч.
Однако из-за близости воды и возможного образования конденсата на холодных приточных решётках необходимо дополнительно рассчитать влаговыделения. Влажность внутри дома от людей, душа, растений и аквариумов может достигать 2-3 кг/ч. Если приточный воздух зимой имеет влажность 1-2 г/кг, а летом 10-12 г/кг, то система осушения должна справляться с избытком. Поэтому в проекте часто предусматривают отдельный осушитель или канальный осушитель в приточной установке.

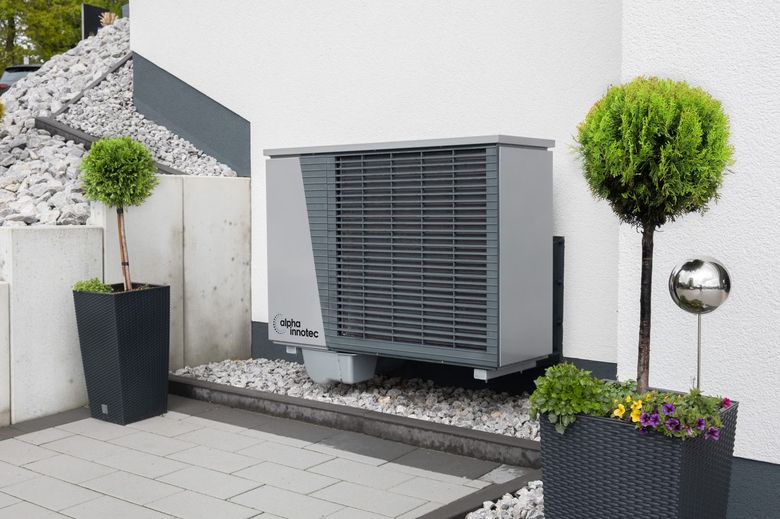

Выбор оборудования: центральный кондиционер или VRV/VRF для дома у воды?
Для коттеджа в «Пирогово River» оптимальны системы VRF (Variable Refrigerant Flow) или центральный кондиционер с чиллером и фанкойлами. VRF-системы компактнее, позволяют индивидуально регулировать температуру в каждой комнате и имеют высокий SEER (до 8-10). Однако они чувствительны к длине трасс и перепадам высот - для двухэтажного коттеджа это не проблема. Центральный кондиционер с чиллером и фанкойлами лучше подходит для больших площадей (от 400 м²) и даёт возможность использовать водяное отопление зимой через те же фанкойлы. Но он требует отдельного помещения под чиллер и более сложного обслуживания. См. также: «Автоматизация климат-контроля в винном погребе коттеджа Агаларов Эстейт: как обеспечить стабильные температуру и влажность с помощью умных систем».
Ключевой нюанс для «Пирогово River» - защита наружного блока от влаги и коррозии. Блоки VRF и чиллеры должны располагаться на высоте не менее 50 см от уровня земли, в зоне с хорошим проветриванием, чтобы избежать засасывания влажного воздуха с поверхности воды. Рекомендуется использовать блоки с антикоррозийным покрытием (например, морское исполнение) или устанавливать их на крыше с навесом. См. также: «Световые сценарии для участка в «Пирогово River»: от фасада до причала».
| Критерий | VRF/VRV | Чиллер-фанкойлы |
|---|---|---|
| Площадь коттеджа | до 500 м² оптимально | от 300 м², лучше от 500 м² |
| Количество внутренних блоков | до 20-30 на один наружный | не ограничено, но требует гидравлического расчёта |
| Индивидуальный контроль | в каждой комнате | возможен с зональными клапанами |
| Сложность монтажа | средняя (требуется вакуумирование) | высокая (трубы, насосы, автоматика) |
| Устойчивость к влажности | средняя (нужна защита) | высокая (чиллер в помещении) |
| Стоимость оборудования | выше среднего | высокая |
| Энергоэффективность | высокая (SEER до 10) | средняя (EER 3-5) |
Для типового коттеджа 250-400 м² в «Пирогово River» чаще выбирают VRF-систему с приточной установкой, оснащённой рекуператором и осушителем. Это даёт баланс между стоимостью, энергоэффективностью и качеством микроклимата.
Как интегрировать вентиляцию и кондиционирование с архитектурой и интерьером?
В премиальных коттеджах инженерные системы не должны нарушать эстетику. Воздуховоды и фанкойлы скрываются за подвесными потолками, в нишах или встроенной мебелью. Для «Пирогово River» с панорамным остеклением важно правильно разместить приточные решётки: они не должны быть направлены на стекло, чтобы не создавать конденсат зимой. Рекомендуется подавать приточный воздух вдоль окон через щелевые диффузоры в полу или подоконной зоне. Вытяжка - из санузлов и кухни, а также из верхней зоны гостиной для удаления тёплого воздуха.
Шумоизоляция - отдельная задача. Воздуховоды должны быть облицованы звукопоглощающими материалами (минеральная вата, сэндвич-панели), а вентилятор приточной установки - размещаться в отдельном звукоизолированном помещении или на улице с глушителем. Уровень шума в спальнях не должен превышать 25 дБ(A). Для этого применяют канальные глушители длиной 900-1200 мм и гибкие вставки для виброразвязки.
Типичные ошибки при проектировании вентиляции и кондиционирования в «Пирогово River»
На основе анализа проектов за 2024-2025 годы мы выделили шесть повторяющихся ошибок, которые приводят к дискомфорту и переделкам.
- Недостаточная производительность приточной установки. Многие проекты закладывают 0,5-0,7 объёма в час, что приводит к духоте и росту CO2 выше 1200 ppm. Норма - минимум 1 объём в час.
- Отсутствие осушения приточного воздуха летом. При влажности на улице 80-90% (типично для Пирогово) приток без осушения повышает влажность в доме до 70-75%, вызывая конденсат на окнах и плесень.
- Неправильный забор воздуха. Заборная решётка расположена слишком низко или с подветренной стороны, из-за чего в систему попадают испарения от воды, пыль и насекомые. Высота забора - не менее 2 м от уровня земли.
- Шум от вентилятора в спальнях. Отсутствие глушителей или неправильный расчёт скорости воздуха в каналах (более 4-5 м/с) создаёт гул, превышающий 30 дБ(A).
- Конфликт кондиционирования и вентиляции. Кондиционер охлаждает, а приточная установка подаёт тёплый воздух - система работает вразнобой, энергопотребление растёт. Решение - единый контроллер с датчиками температуры в каждой зоне.
- Игнорирование зимнего режима. В сильные морозы (-25 °C и ниже) приточная установка без предварительного подогрева может замерзать. Необходим калорифер мощностью, рассчитанной на самую низкую температуру в регионе.
Пошаговый алгоритм проектирования: от технического задания до пусконаладки
Чтобы система вентиляции и кондиционирования работала эффективно, необходимо пройти несколько этапов в строгой последовательности. Пропуск любого из них ведёт к ошибкам, которые сложно исправить после чистовой отделки.
- Составление технического задания (ТЗ) с указанием количества комнат, их назначения, числа проживающих, требований к температуре и влажности, уровня шума.
- Тепловой и влажностный расчёт здания. Определение теплопоступлений от солнца, людей, техники и теплопотерь через ограждающие конструкции. Для дома у воды обязательно учитывать влаговыделения от водоёма.
- Выбор принципиальной схемы: центральная система (чиллер-фанкойлы) или VRF/VRF с приточной установкой. Принятие решения о типе рекуператора (роторный, пластинчатый, энтальпийный).
- Аэродинамический расчёт воздуховодов. Определение сечения, скорости воздуха (рекомендуется 3-4 м/с в магистралях, 1,5-2 м/с в ответвлениях), подбор вентилятора.
- Размещение оборудования и трассировка. Согласование с архитектором мест под фанкойлы, приточные решётки, наружные блоки. Учёт высоты потолков и расположения окон.
- Подбор автоматики. Контроллеры, датчики CO2, влажности, температуры, приводы клапанов. Для премиального дома рекомендуется система «умный дом» с интеграцией в единый интерфейс.
- Монтаж и пусконаладка. Балансировка воздушных потоков, настройка уставок, проверка шума и вибрации. Обязательно проведение режимно-наладочных испытаний с замером всех параметров.
Важно: на этапе пусконаладки необходимо провести замеры концентрации CO2 в каждой жилой комнате при закрытых окнах. Если уровень превышает 1000 ppm, следует увеличить производительность притока или уменьшить количество людей в помещении (например, установить датчики присутствия).
Часто задаваемые вопросы
Как рассчитать производительность вентиляции для коттеджа у воды, чтобы избежать духоты и плесени?
Используйте два метода - по кратности воздухообмена (1 объём в час для жилых комнат) и по количеству людей (30-40 м³/ч на человека), и возьмите большее значение. Для дома 300 м² получится около 1100 м³/ч с запасом 20%. Также обязательно учтите влаговыделения от людей, душа и водоёма - может потребоваться отдельный осушитель или канальный осушитель в приточной установке
Какую систему выбрать: VRF или чиллер-фанкойлы для дома в Пирогово River?
Для коттеджа 250-400 м² оптимальна VRF-система с приточной установкой, оснащённой рекуператором и осушителем - это даёт баланс стоимости, энергоэффективности и качества микроклимата. Чиллер-фанкойлы подходят для площадей от 400 м², но требуют отдельного помещения под чиллер и более сложного обслуживания. В любом случае наружные блоки должны иметь антикоррозийное покрытие и располагаться на высоте не менее 50 см от земли
Какие типичные ошибки возникают при проектировании вентиляции и кондиционирования в доме у воды?
Шесть повторяющихся ошибок: недостаточная производительность притока (менее 1 объёма в час), отсутствие осушения летом (влажность в доме поднимается до 70-75%), неправильный забор воздуха (ниже 2 м от земли), шум от вентилятора в спальнях, конфликт кондиционирования и вентиляции (работают вразнобой) и игнорирование зимнего режима (замерзание установки без калорифера)
Какие параметры микроклимата нужно контролировать и какие нормы действуют для коттеджа?
По СП 60.13330.2020 и ГОСТ 30494-2011 нужно поддерживать температуру зимой 20-22 °C, летом 23-25 °C; относительную влажность зимой 30-45%, летом 40-60%; концентрацию CO2 не более 800-1000 ppm; скорость воздуха 0,1-0,3 м/с. Уровень шума от вентиляции ночью не должен превышать 25-30 дБ(A). Для дома у воды критична влажность - её нужно контролировать гигрометром и датчиками
